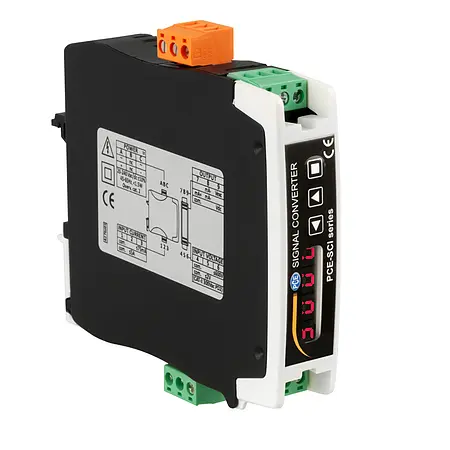

| Sinais de entrada | |
| Tensão alternada | |
| Faixa | 0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V AC, 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV AC |
| Precisão | <0,3 % F.S. |
| Sinal de entrada máximo | 800 V AC em faixa 10 … 600 V AC, 50 V AC em faixa 50 mV AC … 2 V AC |
| Resistência de medição | 13 MΩ na faixa 0 … 600 V AC, 81 KΩ na faixa 50 mV AC … 2 V AC |
| Tipo de medição | True RMS |
| Categoria de proteção | CAT-II 300 V AC |
| Tensão contínua | |
| Faixa unipolar | 0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V DC, 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV DC |
| Faixa bipolar | ±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 / ±150 / ±300 / ±450 / ±600 V DC, ±50 /± 60 / ±75 / ±100 / ±150 / ±200 / ±300 / ±500 mV DC |
| Precisão | <0,2 % F.S. |
| Sinal de entrada máximo | 800 V DC na faixa 10 … 600 V DC, 50 V DC na faixa 50 mV DC … 2 V DC |
| Resistência de medição | 13 MΩ na faixa 10 … 600 V DC, 81 KΩ na faixa 50 mV DC … 2 V DC |
| Corrente alternada | |
| Faixa | 0 … 1 / 2 / 3 / 4 / 5 A AC, 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC |
| Precisão | <0,3 % F.S. |
| Sinal de entrada máximo | 7 A AC na faixa 300 mA AC … 5 A AC (durante um máximo de 7 segundos), 150 mA AC na faixa 5 mA AC … 75 mA AC |
| Resistência de medição | 20 mΩ na faixa 300 mA AC … 5 A AC, 3,33 Ω na faixa 5 mA AC … 75 mA AC |
| Corrente contínua | |
| Faixa | 0 … 1 / 2 / 3 / 4 / 5 A DC, 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC |
| Precisão | <0,2 % F.S. |
| Sinal de entrada máxima | 7 A DC em faixa 300 mA DC … 5 A D (durante um máximo de 7 segundos), 150 mA DC na faixa 5 mA DC … 75 mA DC |
| Resistência de medição | 20 mΩ na faixa 300 mA DC … 5 A DC, 3,33 Ω na faixa 5 mA DC … 75 mA DC |
| Frequência | |
| Faixas ajustáveis para tensão | 0 … 100 / 45 … 55 / 55 … 65 Hz |
| Faixas ajustáveis para corrente | 0 … 100 / 45 … 55 / 55 … 65 Hz |
| Precisão | <0,2 % F.S. |
| Tempo de resposta | |
| Sinais AC | <350 ms típico 0 … 99 % |
| Sinais DC | <90 ms típico 0 … 99 % sem filtro <175 ms típico 0 … 99 % com filtro 50 / 60 Hz <350 ms típico 0 … 99 % com filtro 50 e 60 Hz |
| Sinais de saída | |
| Saída de corrente ativa | 4 … 20 mA mínimo 0 mA e máximo <22 mA |
| Saída de corrente passiva | 4 … 20 mA máximo 30 V DC |
| Saída de tensão | 0 … 10 V DC mínimo 0 V DC e máximo <11 V DC |
| Resistência de carga | Saída de corrente máxima <400 Ω Saída de tensão mínima >1 KΩ |
| Outras especificações | |
| Todas as precisões indicadas são aplicáveis com uma temperatura ambiente de 25 °C | |
| Estabilidade térmica | 150 ppm / °C |
| Alimentação | 18 … 265 V AC/DC isolado ( 20 … 240 V AC/DC ±10 %) |
| Frequência | 45 … 65 Hz |
| Consumo | <1,5 W |
| Tamanho do cabo | 1 … 2,5 mm² |
| Categoria de sobretensão | CAT-II |
| Isolamento | 3000 Veff (60 segundos) |
| Proteção IP | IP30 |
| Proteção contra impactos | IK06 |
| Condições operacionais | 0 … +50 °C, 0 … 95 % H.r. sem condensação |
| Condições de armazenamento | -20 … +70 °C, 0 … 95 % H.r. sem condensação |
| Tempo de aquecimento | 15 minutos |
| Altura de trabalho máxima | 2000 m |
| Montagem | Trilho DIN padrão, 35 x 7,5 mm |
| Conexão | Terminais roscados de plugue |
| Material da caixa | Polyamid V0 |
| Dimensões | 106 x 108 x 22,5 mm |
| Peso | <150 g |
