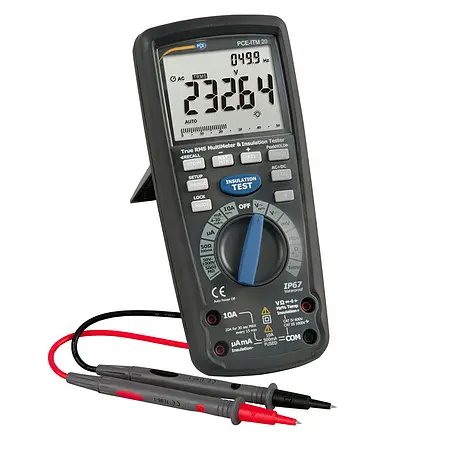

Medidor fotovoltaico PCE-ITM 20
Medidor fotovoltaico PCE-ITM 20 - Image 2
Medidor fotovoltaico PCE-ITM 20 - Image 3
Medidor fotovoltaico PCE-ITM 20 - Image 4
Medidor fotovoltaico PCE-ITM 20 - Image 5
Medidor fotovoltaico PCE-ITM 20 - Image 6

Medidor fotovoltaico PCE-ITM 20

Descrição

Medidor fotovoltaico / Integra um multímetro e um medidor de isolamento / Tensão de teste de até 1000 V / Display LCD grande / Medição de temperatura / Medição de frequência / Memória interna / CAT IV 600 V / IP67
O medidor fotovoltaico reúne em um único dispositivo um multímetro com amplas funções e com medição de isolamento. Além de medir parâmetros básicos como tensão, corrente e resistência, o medidor fotovoltaico está equipado para medir frequência e capacidade. O conteúdo da remessa inclui um termoelemento para medições de temperatura. A seleção automática de faixa permite trabalhar com rapidez e segurança. O display LCD grande retroiluminado garante uma boa leitura dos valores.
Este medidor fotovoltaico é destacado por levar integrado um medidor de isolamento. Pode medir resistências de isolamento de até 5000 MO (5 GO) usando tensões de teste de até 1000 V. O medidor fotovoltaico também mede diretamente os parâmetros Índice de Polarização (PI) e Taxa de Absorção Dielétrica (DAR). Graças a isso, é possível analisar de maneira rápida o valor de isolamento da peça a ser medida. O medidor fotovoltaico integra memória interna.

Características

– Seleção de faixa automática
– Medição de capacidade
– Integra multímetro
– Visor LCD grande retroiluminado
– Memória interna
– Função Hold
– IEC 1010, CAT III 1000 V, CAT IV 600 V
– Medição de frequência

Especificações

Medição de isolamento
Tensão de teste / Corrente de teste Faixa Resolução Precisão
50 V 1 mA @ 50 kΩ 0,01 … 5 MΩ 0,0001 MΩ ± (4 % + 20 dígitos)
5 … 50 MΩ 0,001 MΩ ± (4 % + 20 dígitos)
50 … 500 MΩ 0,01 MΩ ± (4 % + 20 dígitos)
500 … 1000 MΩ 0,1 MΩ Não especificado
125 V / 1 mA @ 125 kΩ 0,01 … 5 MΩ 0,001 MΩ ± (2 % + 20 dígitos)
5 …. 50 MΩ 0,001 MΩ ± (2 % + 20 dígitos)
50 … 500 MΩ 0,01 MΩ ± (3 % + 20 dígitos)
500 …. 5000 MΩ 0,1 MΩ ± (4 % + 20 dígitos)
250 V / 1 mA @ 250 kΩ 0,01 … 5 MΩ 0,0001 MΩ ± (2 % + 20 dígitos)
5 … 50 MΩ 0,001 MΩ ± (2 % + 20 dígitos)
50 … 500 MΩ 0,01 MΩ ± (3 % + 20 dígitos)
500 … 5000 MΩ 0,1 MΩ ± (4 % + 20 dígitos)
500 V / 1 mA @ 500 kΩ 0,01 … 5 MΩ 0,0001 MΩ ± (2 % + 20 dígitos)
5 … 50 MΩ 0,001 MΩ ± (2 % + 20 dígitos)
50 … 500 MΩ 0,01 MΩ ± (3 % + 20 dígitos)
500 … 5000 MΩ 0,1 MΩ ± (4 % + 20 dígitos)
1000 V / 1 mA @ 1000 kΩ 0,01 … 5 MΩ 0,0001 MΩ ± (2 % + 20 dígitos)
5 … 50 MΩ 0,001 MΩ ± (2 % + 20 dígitos)
50 … 500 MΩ 0,01 MΩ ± (3 % + 20 dígitos)
500 … 5000 MΩ 0,1 MΩ ± (4 % + 20 dígitos)
Corrente de curto-circuito <1,5 mA
Tensão contínua Faixa Resolução Precisão
50 mV 0,001 mV ± (0,06 %+ 20 dígitos)
500 mV 0,01 mV ± (0,06 %+ 6 dígitos)
5 V 0,0001 V ± (0,06 %+ 4 dígitos)
50 V 0,001 V ± (0,06 %+ 4 dígitos)
500 V 0,01 V ± (0,06 %+ 4 dígitos)
1000 V 0,1 V ± (0,1 %+ 3 dígitos)
Tensão alternada 50 mV 0,001 mV ± (1 % + 50 dígitos)
AC + DC 500 mV 0,01 mV ± (1 % + 50 dígitos)
50 …. 1000 Hz 5 V 0,0001 V ± (1 % + 30 dígitos)
50 V 0,001 V ± (1 % + 30 dígitos)
500 V 0,01 V ± (1 % + 30 dígitos)
1000 V 0,1 V ± (1 % + 30 dígitos)
A precisão indicada refere-se a tensões alternadas entre 5 e 100 % da faixa de medição.
Corrente contínua Faixa Resolução Precisão
500 µA 0,01 µA ± (0,5 % + 3 dígitos)
5000 µA 0,1 µA ± (0,5 % + 3 dígitos)
50 mA 0,001 mA ± (0,5 % + 3 dígitos)
500 mA 0,01 A ± (0,5 % + 3 dígitos)
10 A 0,001 A ± (0,5 % + 3 dígitos)
Corrente alternada 500 µA 0,01 µA ± (1% + 30 dígitos)
AC + DC 5000 µA 0,1 µA ± (1% + 30 dígitos)
50 …. 1000 Hz 50 mA 0,001 mA ± (1% + 30 dígitos)
500 mA 0,01 A ± (1% + 30 dígitos)
10 A 0,001 A ± (1% + 30 dígitos)
A precisão indicada refere-se a correntes alternadas entre 5 e 100 % da faixa de medição
Resistência Faixa Resolução Precisão
50 Ω 0,01 Ω ± (0,2 % + 20 dígitos)
500 Ω 0,1 Ω ± (0,1 % + 10 dígitos)
5 kΩ 0,0001 kΩ ± (0,1 % + 3 dígitos)
50 kΩ 0,001 kΩ ± (0,1 % + 3 dígitos)
500 kΩ 0,01 kΩ ± (0,1 % + 3 dígitos)
5 MΩ 0,001 MΩ ± (1 % + 10 dígitos)
50M Ω 0,001 MΩ ± (1,5 % + 50 dígitos)
Capacidade 50 nF 0,001 nF ± (1,5 % + 50 dígitos)
50 nF 0,01nF ± (1,5 % + 10 dígitos)
500 nF 0,1 nF ± (1,5 % + 10 dígitos)
5 µF 0,001µF ± (1,5 % + 5 dígitos)
50 µF 0,01µF ± (1,5 % + 5 dígitos)
500 µF 0,1µF ± (1,5 % + 5 dígitos)
5 mF 0,001 mF ± (3 % + 30 dígitos)
10 mF 0,01 mF ± (3 % + 30 dígitos)
Frequência (Elétrica) 50 Hz 0,001 Hz ± (0,02 % + 3 dígitos)
500 Hz 0,01 Hz ± (0,02 % + 3 dígitos)
5 kHz 0,0001 kHz ± (0,02 % + 3 dígitos)
50 kHz 0,001 kHz ± (0,02 % + 3 dígitos)
500 kHz 0,01 kHz ± (0,02 % + 3 dígitos)
5 MHz 0,0001 MHz ± (0,02 % + 3 dígitos)
50 MHz 0,001 MHz ± (0,02 % + 3 dígitos)
100 MHz 0,01 MHz Não especificado
Sensibilidade: 0,8 V RMS min @ 20% … 80 % Duty Cylce < 100 kHz
5 V RMS min @ 20 % … 80 % > 100 kHz
Frequência (Elétrica) Faixa Resolução Precisão
40 Hz … 10 kHz 0,01 1 Hz … 0,001 kHz ± (0,1 %)
Duty Cycle 0,1 … 99,9 % 0,01 % ± (1,2 % + 2 dígitos)
Largura de pulso 100 µS … 100 ms; Frequência: 5 Hz … 150 kHz
Temperarura – Termoelemento tipo K -50 … 1350 °C 0,1 °C ± (0,5 % + 3,5 °C)
4 … 20 mA % -25 … 125 % 0,01 % ± 50 dígitos
Resistência Faixa 50 Ω 50 Ω 0,001 Ω ± (1 % + 20 dígitos)
500 Ω 0,01 Ω ± (1 % + 20 dígitos)
Tensão de vácuo: 5 V; Proteção de sobrecarga: 250 V
Método de teste DAR e PI
Valor PI Estado do material analisado
2 … 4 (Normalmente 3) Considerado um bom isolamento (tipos mais antigos)
1.0 … 1.5 Inaceitável (tipos mais antigos)
1.0 Resistência de isolamento muito alta (tipo moderno de sistema de isolamento)
1.0 ou menos Falha
Estándar DAR Estado do material analisado
1.6 ou mais Excelente
1.25 – 1.6 Aprovado
<1.25 ou menos Falha
Outras especificações
Memória 9999 valores
Carcaçaa Carcaça dupla, IP67 (resistente à água e à poeira)
Teste de queda 2 m
Teste de diodo Corrente de teste 0,9 mA
Tensão de vácuo de 2,8 mA
Teste de continuidade Sinal acústico com resistência < 35 Ω
Corrente de teste < 0,35 mA
Detecção de valor de pico Detecção > 1ms
Sensor de temperatura Termoelemento tipo K
Impedância de entrada Tensão contínua: > 10 MΩ
Tensão alternada: > 9 MΩ
Acoplamento AC TRMS
Largura de banda tensão alternada 50 Hz … 1 kHz
Fator de crista <3 con 500 V / < 1,5 con 1000 V
Display LCD de 50000 dígitos com gráfico de barras, retroiluminado
Desconexão Após 15 minutos de inatividade
Taxa de medição / Atualização na tela 10 Hz
Alimentação 6 x pilhas 1,5 V, tipo AA
Fusíveis mA,µA: 0,5 A / 1000 V cerâmica tipo rápido
A: 10 A / 1000 V cerâmica tipo rápido
Condições de operação 5 … 40 °C / máx. 80 % R.H.
Condições de armazenamento -20 … 60 °C / máx.. 80 % R.H.
Altura de operação Máx. 2000 m
Peso Aprox. 720 g
Dimensões 220 x 95 x 50 mm
Segurança EN61010-1
IEC 61010-1 Teil 2 (2001)
CAT IV 600 V, CAT III 1000V
UL 61010-1 Teil 2 (2004)
CAN/CSA C22.2 No 6110-1 Teil 2 (2004)
UL 61010B-2-031 Teil 1 (2003)

Conteúdo da remessa

1 x Medidor fotovoltaico PCE-ITM 20
1 x Jogo de cabos de teste
1 x Pinça de crocodilo com cabo
1 x Adaptador para termoelemento
1 x Termoelemento tipo K
6 x Pilhas de 1,5 V – tipo AA
1 x Manual de instruções
Categoria

Descrição

Referência: PCE-ITM 20



GTIN (EAN): 4250348718563
