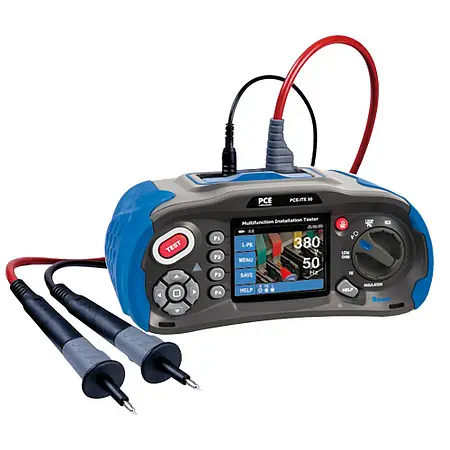

Verificador de instalações PCE-ITE 50

Descrição

Verificador de instalações resistente / Resistência de isolamento / Resistência de terra / Impedância de circuito / Medição de tensão / Medição de baixa impedância / Teste DDR
Este dispositivo é um verificador de instalações robusto, equipado com uma grande tela TFT-LCD a cores de 3,5″. O verificador de instalações oferece além dos diferentes modos de medição, como resistência de isolamento, resistência de terra, impedância de circuito, tensão, medição de valores baixos de ohm e teste DDR com função de câmera, também a possibilidade de documentar a medição com as correspondentes fotos.
Com o verificador de instalações poderá garantir que as instalações fixas estão instaladas de modo correto e seguro. Graças à sua tela dual, seus símbolos intuitivos e seu elevado grau de visão, é possível realizar uma medição confortável e rápida. Com o medidor de ohm de baixa frequência do verificador de instalações poderá verificar conexões de terra, barras de conexão equipotencial e condutores de proteção em uma frequência de ohm baixa.
A faixa baixa de medição de ohm do verificador de instalações é de 0…2000 O com uma resolução de 0,001…1 O. A medição mais importante do verificador de instalações é a medição da resistência de isolamento. Nas medições de isolamento, as linhas elétricas são submetidas a tensão para deixar fluir as correntes de fuga, que normalmente geram temperatura.
Na maioria dos casos, as fugas de corrente são tão ínfimas que não podem ser detectadas pelos dispositivos de segurança provocando, no pior dos casos, um incêndio. O verificador de instalações pode medir as instalações com uma tensão de teste de 125 V, 250 V, 500 V ou 1000 V. A corrente de teste geralmente é de 1mA.
A medição de terra do verificador de instalações é realizada independentemente da alimentação. Para juntar todas as instalações e circuitos de um sistema de energia em um potencial comum e para a proteção contra curtos-circuitos e sobretensões, a resistência de terra deverá ter a impedância mais baixa possível. Com uma faixa de medição de 0…2000 O e uma resolução de 0,01…1 O o verificador de instalações oferece, portanto, todas as condições para uma medição significativa da resistência de terra.

Características

– Display TFT LCD a cores de 3,5″
– Resistência de circuito LN, L-PE e N-PE
– Corrente de teste FI regulável
– Cartão SD e Bluetooth
– Medição de terra
– Teste FI bom/ruim
– Medição de baixa impedância
– Tensão em terminais até 1000 V

Especificações

Teste de isolamento
Tensão em terminais Faixa de medição Resolução Precisão Corrente de teste Corrente de curto-circuito
125 V
(0 … 10 %)		 0,125 … 4 MΩ 0,001MΩ ± (2 % + 10 dígitos) 1 mA @ Last 125 kO <= 1 mA
4,001 … 40 MΩ 0,01 MΩ ± (2 % + 10 dígitos)
40,01 … 400 MΩ 0,1 MΩ ± (4 % + 5 dígitos)
400,1 … 1000MΩ 1 MΩ ± (5 % + 5 dígitos)
250 V
(0 … 10 %)		 0,125 … 4 MΩ 0,001MΩ ± (2 % + 10 dígitos) 1 mA @ Last 250 kO <= 1 mA
4,001 … 40 MΩ 0,01 MΩ ± (2 % + 10 dígitos)
40,01 … 400 MΩ 0,1 MΩ ± (3 % + 2 dígitos)
400,1 … 1000MΩ 1 MΩ ± (3 % + 2 dígitos)
500 V
(0 … 10 %)		 0,125 … 4 MΩ 0,001MΩ ± (2 % + 10 dígitos) 1 mA @ Last 500 kO <= 1 mA
4,001 … 40 MΩ 0,01 MΩ ± (2 % + 10 dígitos)
40,01 … 400 MΩ 0,1 MΩ ± (3 % + 2 dígitos)
400,1 … 1000MΩ 1 MΩ ± (4 % + 5 dígitos)
1000 V
(0 … 10 %)		 0,125 … 4 MΩ 0,001MΩ ± (3 % + 10 dígitos) 1 mA @ Last 1 MO <= 1 mA
4,001 … 40 MΩ 0,01 MΩ ± (2 % + 10 dígitos)
40,01 … 400 MΩ 0,1 MΩ ± (3 % + 2 dígitos)
400,1 … 1000MΩ 1 MΩ ± (4 % + 5 dígitos)
Low Ohm / medição de ohm baixos
Faixa de medição Resolução Precisão Máx. tensão de circuito aberto Proteção de sobrecarga
2,000 Ω 0,001 Ω ± (1,5 % + 30 dígitos) 5,8 V 250 Vrms
20,00 Ω 0,01 Ω ± (1,5 % + 3 dígitos) 5,8 V 250 Vrms
200,0 Ω 0,1 Ω ± (1,5 % + 3 dígitos) 5,8 V 250 Vrms
2000 Ω 1 Ω ± (1,5 % + 5 dígitos) 5,8 V 250 Vrms
Verificador de trânsito
Faixa de medição Resolução Máx. tensão de  circuito aberto Proteção de sobrecarga Corrente de curto-circuito
2000 Ω 0,01 Ω 5,8 V 250 Vrms >= 200 mA
Resistência de circuito
L-PE (Hi-Amp): Corrente de teste 4,0 A
Faixa de medição Resolução Precisão
0,23 … 9,99 Ω 0,01 Ω ± (4 % + 4 dígitos)
10,0 … 99,9 Ω 0,1 Ω ± (4 % + 4 dígitos)
100 … 999 Ω 1 Ω ± (4 % + 4 dígitos)
L-PE (sem resolução): Corrente de teste 15 mA
Faixa de medição Resolução Precisão
0,23 … 9,99 Ω 0,01 Ω ± (5 % + 6 dígitos)
10,0 … 99,9 Ω 0,1 Ω ± (5 % + 6 dígitos)
100 … 999 Ω 1 Ω ± (5 % + 6 dígitos)
L-N: Corrente de teste 4,0 A
Faixa de medição Resolução Precisão
0,23 … 9,99 Ω 0,01 Ω ± (4 % + 4 dígitos)
10,0 … 99,9 Ω 0,1 Ω ± (4 % + 4 dígitos)
100 … 999 Ω 1 Ω ± (4 % + 4 dígitos)
Teste RCD
RCD (In) 10 mA, 30 mA, 100 mA, 300 mA 650 mA, 1 A
Fatores x 1/2, x1, x2, x5
Precisão no tempo de operação ± (1 % + 1 ms)
Forma de onda da corrente de teste Sinus (CA)
Características de resolução G e S
Ponto de tempo de resolução 0 º ou 180 º
Faixa de tensão 194…260 V AC (50/60 Hz)
Precisão da medição de corrente ± (5 % + 2 dígitos)
Medição de tensão
Faixa de medição Resolução Precisão
80 … 500 V CA/CC 1 V ± (2 % + 2 dígitos)
Medição de frequência
Faixa de medição Resolução Precisão
45…65 Hz 1 Hz 12 Hz
Medição de terra
Faixa de medição Resolução Precisão
0,00…99,99 Ω 0,01 Ω ± (2 % + 30 dígitos)
100,0…999,9 Ω 0,1 Ω ± (2 % + 6 dígitos)
1000…2000 Ω 1 Ω ± (2 % + 6 dígitos)
Especificações gerais
Fonte de alimentação 8 baterias 1,2…1,5 V AA
Tempo de operação Aprox. 15 h
Categoria de medição CAT III 600 V
Tipo de proteção IP 65
Display 3,5 ” TFT (320 x 240 pixel)
Condições ambientais 0…45 ºC /0…95 % U.r., sem condensar
Dimensões 24,2 x 10,5 x 14,5 cm
Peso 1,56 kg

Conteúdo da remessa

1 x Verificador de instalações PCE-ITE 50
1 x Correia
3 x Clipes de jacaré
3 x Cabos de teste
1 x Ponta de teste de alta tensão
1 x Adaptador para conexão à corrente
1 x Carregador com tampões permutáveis tipo C, A, G e I
1 x Carregador com adaptador para veículos
8 x Baterias 1,2 V 2450 mAh NiMH (tipo AA)
1 x Estojo
1 x Manual de instruções
