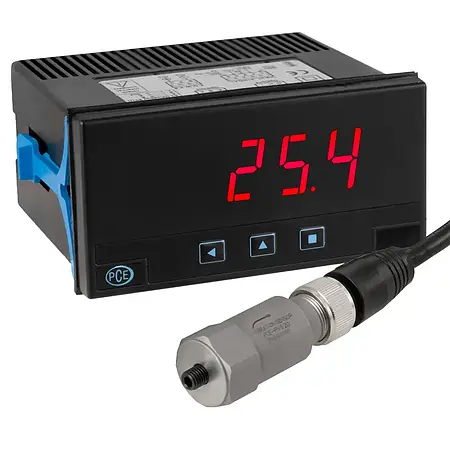

| PCE-PVS 20 | |
| Sinal de saída | 4 … 20 mA |
| Faixa de medição | 0 … 25,4 mm/s |
| Resolução | 0,1 mm/s ms |
| Faixa de frequência | 5 … 1000 Hz (± 10%) 5 … 4000 Hz (±3 dB) |
| Linearidade | ± 3% |
| Sensibilidade transversal | ≤ 5% |
| Limite de sobrecarga (choque) | ± 1000 g |
| Elemento de detecção | Cerâmica |
| Construção | Conexão vertical |
| Alimentação | 15 … 30 V DC |
| Impedância de saída | ((VDC–15) x 1000/20 mA) Ω |
| Isolamento | ≥ 108 Ω |
| Tipo de conexão | 2 Pin MIL-C-5015 |
| Conexões elétricas | Pin A: + 4 … 20 mA Pin B: – 4 … 20 mA |
| Dimensões | Ver imagem diagrama (mm) |
| Material da caixa | Aço inoxidável |
| Temperatura operacional | -40 … +85 °C |
| Peso | 125 g |
| Rosca para montagem | 1/4-28 |
| PCE-DPD-U | |
| Faixas de sinal Processos Tensão e corrente AC Tensão e corrente DC Frequência Temperatura Resistências |
4/20 mA, 0/10 Vdc ~ 600 Vac, ~ 200 Vac, ~ 20 Vac, ~ 2 Vac ~ 200 mVac, ~ 60 mVac, ~ 5 Aac, ~ 20 mAac ±600 Vdc, ±200 Vdc, ±20 Vdc, ±2 Vdc, ±200 mVdc, ±60 mVdc, ±5 Adc, ±20 mAdc Nas faixas Vac e Aac. Termopares tipo K, J, E, N, L, R, S, B, T e C Sondas tipo Pt, Ni, NTC, PTC De 0/5 KOhm e 0/50 KOhm Valor nominal entre 500 Ohm e 20 KOhm |
| Display | LED de 4 dígitos e 7 segmentos |
| Cor | Vermelho |
| Altura do dígito | 14 mm |
| Faixa de indicação | -1999 … 9999 |
| Ponto decimal | Configurável |
| Saídas opcionais | 1 relé para Slot1 (PCE-DPD-U/R1) 1 relé para Slot2 (PCE-DPD-U/R2) 1 saída analógica para Slot1 (PCE-DPD-U/A1) 1 saída Modbus RTU para Slot1 (PCE-DPD-U/MB1) |
| Saída de alimentação | Vexc. de +15 Vdc configurável no terminal 5 |
| Alimentação | Universal 18…265 V AC (50/60Hz)/DC |
| Consumo | Máx. 1 W (somente indicador) Máx. 2,5 W (indicador com opções) |
| Taxa de indicação na tela | 3 / segundo |
| Conexões elétricas | Conector plug-in de parafuso |
| Proteção | Frontal: IP65 |
| Montagem | Painel |
| Corte do painel | 92 x 44 mm |
| Dimensões | 96 x 48 x 91 mm |
| Peso | Aprox. 150 g |
| Temperatura operacional | 0 … 50 °C |
| Temperatura de armazenamento | -20 … 70 °C |
